RocksDB源码-0x0D-协议设计TLV

说起协议设计，这个话题我以前没有过深的思考。协议的方案选择很多，选哪个从来不是简单的喜好，一般是多个维度比较取舍的结果。

1 考虑的维度

比如说我现在要设计协议，就要先问上自己几个问题

是不是需要跨语言
是不是需要长期存储
是不是需要前向/后向兼容
是不是需要高频访问的对性能敏感的
是不是需要schema
是不是需要人类可读的

2 不同的方案

2.1 TLV 纯二进制+自定义编码
- 代表
  - RocksDB VersionEdit
  - LevelDB
  - SQLite
  - MySQL redo log
  - Kafka log
- 特点
  - 自定义write format
  - TLV或者TVL的变体
- 优点
  - 极致性能
  - 极致空间效率
  - 完全可控
  - 最强前向兼容
- 缺点
  - 人肉维护
  - 开发成本高
  - 容易出bug
  - 几乎没有工具链
- 场景
  - 底层系统
  - 内部协议
  - 长期存储
  - 热路径
2.2 接口定义语言IDL驱动的二进制协议
- 代表
  - Protobuf
  - Thrift
  - Avro
  - FlatBuffers
- 特点
  - 有Schema
  - 自动生成代码
  - 多语言支持
- 优点
  - 开发效率高
  - 跨语言
  - 工具丰富
- 缺点
  - write format不完全可控
  - 兼容性有规则限制
  - 依赖runtime
  - 热路径性能不如手写TLV
- 场景
  - RPC
  - 服务通信
  - 中间层存储
  - 团队协作
2.3 自描述数据格式
- 代表
  - JSON
  - XML
  - YAML
- 特点
  - 文本
  - 自描述
  - 人类可读
- 优点
  - 调试友好
  - 灵活
  - 无schema也能用
- 缺点
  - 慢
  - 大
  - 类型弱
  - 歧义多
- 场景
  - 配置
  - 控制面
  - 低频交互
2.4 列式/批量格式
- 代表
  - Parquet
  - ORC
  - Arrow
- 特点
  - 面向列
  - schema强
  - 批处理
- 场景
  - 分析
  - OLAP
  - 离线

3 TLV

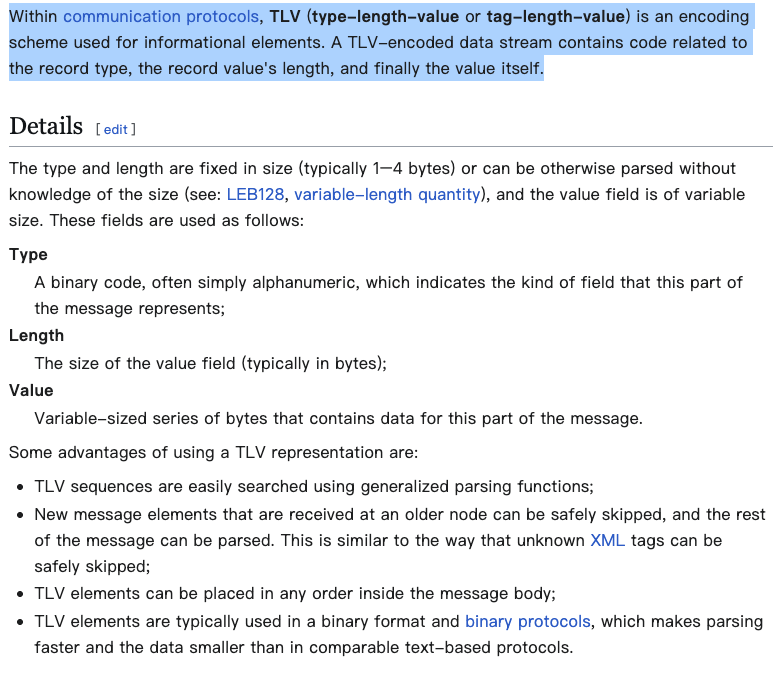

RocksDB这种底层的存储引擎，从空间/性能/兼容性/数据长期存储，这几个方面，协议设计肯定选择TLV。什么是TLV

  /**
   * manifest的VersionEdit 一个日志记录里面会有很多的tag-value 必须保证所有的tag-value都能成功解析
   * 用msg记录解析失败的tag-value是谁 但凡有一个解析失败就返回失败
   */
  while (msg == nullptr && GetVarint32(&input, &tag)) {
#ifndef NDEBUG
    if (ignore_ignorable_tags && tag > kTagSafeIgnoreMask) {
      tag = kTagSafeIgnoreMask;
    }
#endif
    // 拿到tag这个整数 tag不同value的解析也不同
    switch (tag) {
      case kDbId:
        if (GetLengthPrefixedSlice(&input, &str)) {
          /**
           * 这个就是标准的显式的TLV
           * 1 tag是整数 先拿到tag
           * 2 紧随的也是一个整数表示length
           * 3 知道了value的长度就顺着拿出value
           */
          db_id_ = str.ToString();
          has_db_id_ = true;
        } else {
          msg = "db id";
        }
        break;

短短几行代码就是一个tag的处理，每添加或者扩展一个tag，无非就是多一个switch分支的事情

上面代码最重要的两个函数

GetVarint32
GetLengthPrefixedSlice

这里面体现的就是RocksDB的编解码 RocksDB源码-0x0E-编解码

4 怎么做的前向兼容

4.1 不认识的tag预处理

if (ignore_ignorable_tags && tag > kTagSafeIgnoreMask) {
  // 这个地方是前向兼容的技巧 设置个分水岭 看到不认识的tag就打成固定标识 留给下面default分支处理
  tag = kTagSafeIgnoreMask;
}

4.2 配合主循环的default分支专门处理不认识的tag

前提是必须显式有L(length)的TVL，处理方式就是跳过不要

default:
  // 很巧妙的前向兼容处理方式 如果是老代码 前面拿到了tag判断超出了分水岭就会被赋值kTagSafeIgnoreMask 此时第13位被打上1保证进if分支
  if (tag & kTagSafeIgnoreMask) {
    // Tag from future which can be safely ignored.
    // The next field must be the length of the entry.
    // 能被兼容的一定是显式TLV的格式 也就是L不能少的范式
    // 拿到了不认识的tag 顺着tag拿出整数就认为是它的length 然后丢掉length对应的value 这么操作就等于是跳过了不认识的tag 做到了前向兼容
    uint32_t field_len;
    if (!GetVarint32(&input, &field_len) ||
        static_cast<size_t>(field_len) > input.size()) {
      if (!msg) {
        msg = "safely ignoreable tag length error";
      }
    } else {
      input.remove_prefix(static_cast<size_t>(field_len));
    }
  } else {
    msg = "unknown tag";
  }
  break;
