我看的这个版本分页映射的地址空间是8MB
- 1个页大小是4KB
- 1个页表有1024个页表项，即1个页表可以表达4MB
那么映射8MB需要2个页表，页表的索引信息维护在页表目录中。因此需要1个页表目录和2个页表。
核心流程分为如下部分
1 前置内存清理工作
1
2
3
4
5
6
7
8
9
10
| /*设置rep需要的参数*/
movl $1024*3,%ecx
xorl %eax,%eax
xorl %edi,%edi /* pg_dir is at 0x000 */
/*cld先清除方向标志位保证下面执行的rep stosl指令地址从低到高进行复制*/
/*重复执行ecx次stosl指令 每次将eax的值写到edi上 然后edi自增4*/
/*达到的效果就是提前把页目录和页表构建要占用的内存清理干净*/
/*不管页目录还是页表 每个数组项大小都是4Byte 都有1024项 也就是说一个页目录4KB 每个页目录项4B盛放一个地址指向一个页表 每个页表也是4KB 每个页表项4B盛放一个地址指向一个页 一个页大小4KB*/
/*下面准备构建1个页目录和2个页表 也就是总共1024*3个项 把这3072个项 每个项大小4B 内存都抹0*/
cld;rep;stosl
|
2 页目录填充

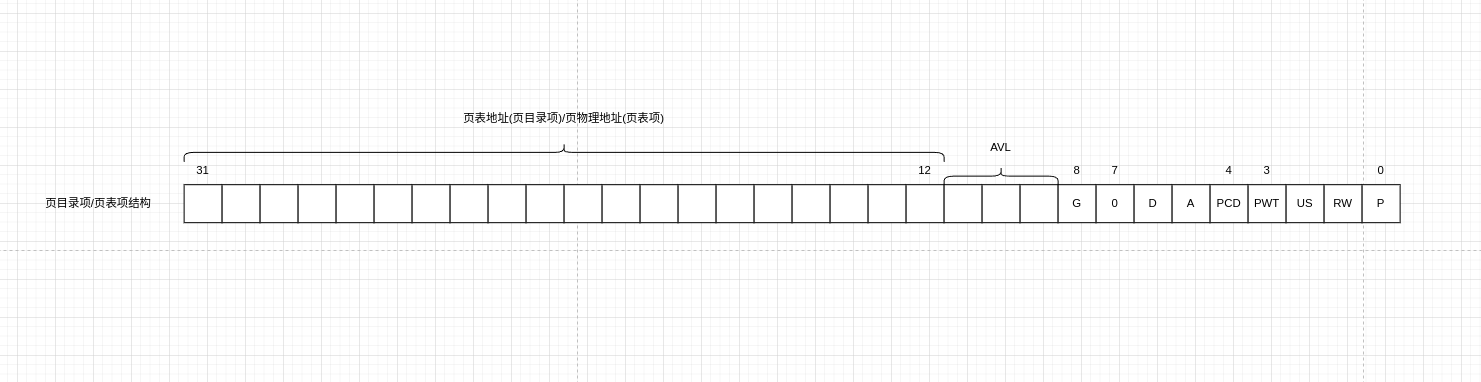

在进行页目录和页填充之前，先要了解页目录项和页表项的结构
1
2
3
4
5
| /*pg_dir是页目录的地址 也就是0地址*/
/*页目录项和页表项存储的地址都是32位 低12位是标志位 其中低3位从低到高分别是Present Writeable User 因此0x07就是Present|R/W|User*/
/*页目录一共1024项 前两项填充上页表pg0和pg1的地址*/
movl $pg0+7,_pg_dir /* set present bit/user r/w */
movl $pg1+7,_pg_dir+4 /* --------- " " --------- */
|
3 页表填充
1
2
3
4
5
6
7
8
9
10
11
| /*页目录已经填充完毕 准备填充页表项 这次循环从高地址往低地址 也就是先填充第2个页表最后一个表项*/
movl $pg1+4092,%edi
/**/
movl $0x7ff007,%eax /* 8Mb - 4096 + 7 (r/w user,p) */
/*std设置方向标志位 向低地址写 因为此时edi指向了第2个页表的最后一项 每次写完一个页表项就往下跳4B到下一个页表项*/
std
/*stosl循环处理 把eax的值写道edi位置 每次写完edi就向低处移动4Byte跳到下一个页表项*/
1: stosl /* fill pages backwards - more efficient :-) */
/*stosl跳出循环的边界eax从0x7ff000到0 也就是第1个页表的第1个页表项填充完 也就是两个页表项全部都填充完页地址*/
subl $0x1000,%eax
jge 1b
|
4 cr0寄存器和cr3寄存器
1
2
3
4
5
6
7
| /*eax寄存器值赋0给cr3寄存器 就是告诉cr3寄存器页目录表的地址在0处*/
xorl %eax,%eax /* pg_dir is at 0x0000 */
movl %eax,%cr3 /* cr3 - page directory start */
/*开启分页 方式是cr0寄存器高31位置1 算法是cr0寄存器的值或上0x8000 0000*/
movl %cr0,%eax
orl $0x80000000,%eax
movl %eax,%cr0 /* set paging (PG) bit */
|

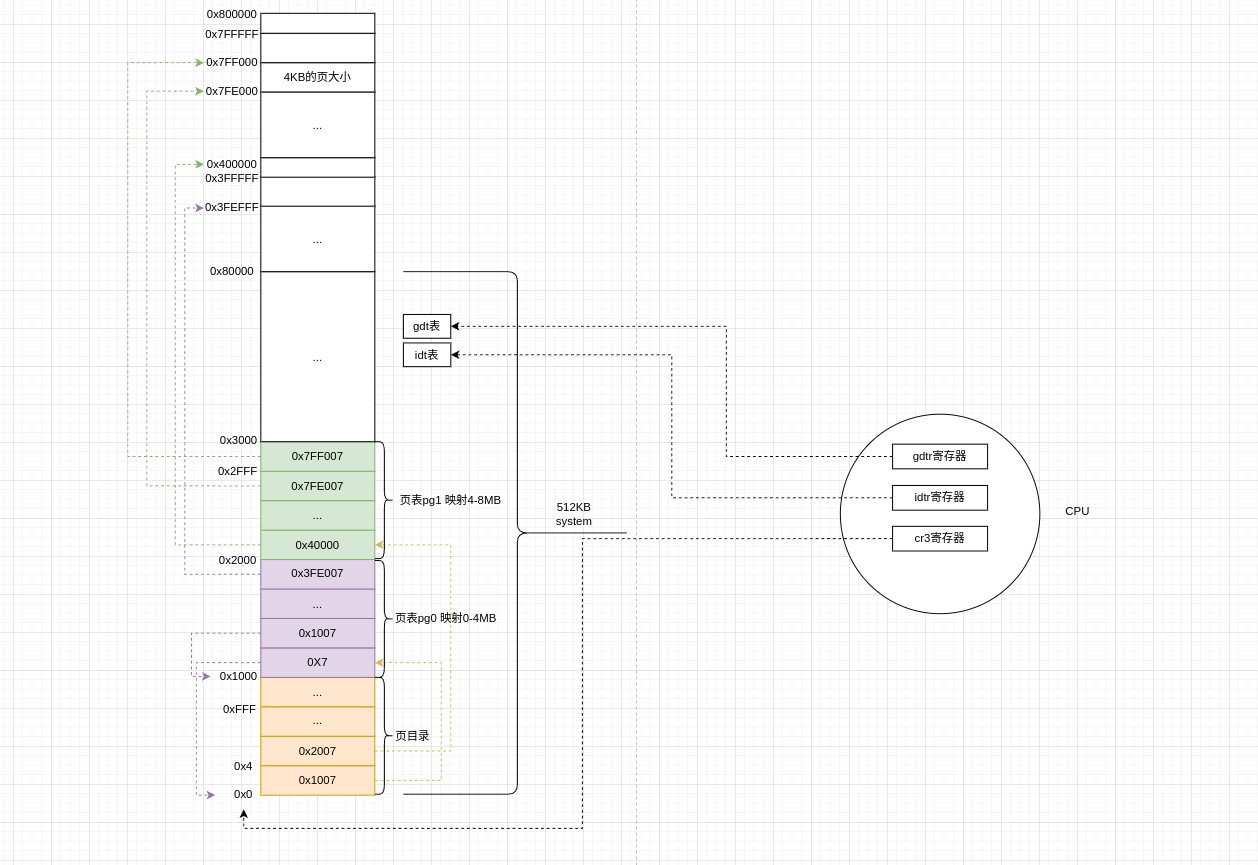

进行完分页开启之后，此刻内存布局为
