前面linux-0x02-实模式已经把启动段代码加载到了0x07c00，CPU也跳转过去。开始执行引导代码了，下面就看看引导代码在干什么。
1 启动段
引导代码把自己搬到高地址空间去执行。
从何处来，到何处去。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| | BIOS已经把启动盘第一扇区代码加载到了内存0x007c00 并且cpu也跳过去了
| 现在cs=0x07c0 ip=0
| Boot Segment启动段代码开始工作
entry start
| 重复movw指令直到cx为0 一个word是2Byte 也就是复制512Byte

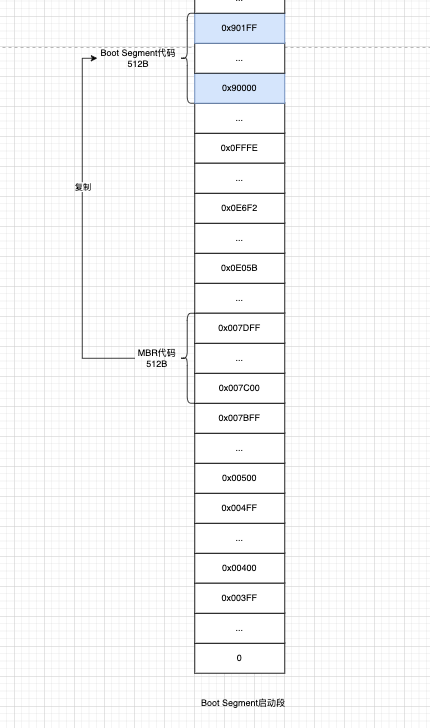

| 启动段代码自己把自己从0x07c00搬到0x90000 跳到高地址执行
start:
mov ax,#BOOTSEG
mov ds,ax
mov ax,#INITSEG
mov es,ax
mov cx,#256
sub si,si
sub di,di
| 重复执行movw
| 每搬完一次数据就si+=2 di+=2
| cx-=1直到cx为0
rep
| movw的作用是搬运2Byte ds:si->es:di
| mov只复制一次时si跟di寄存器值不会步进值自增 只有搭配rep指令时才会自增
movw
| 执行到这时Boot Segment代码已经被拷贝到了0x90000处了并且代码的复制功能已经执行完了 要跳到高地址地方继续执行
jmpi go,INITSEG
|
2 初始段
2.1 开辟栈空间
1
2
3
4
5
6
7
8
9
10
| | 执行到这此时CS是0x9000
| 初始化各个段寄存器ds es ss和sp
go: mov ax,cs
mov ds,ax
mov es,ax
mov ss,ax
| 栈基地址0x9000 栈顶指针0x400 这个地方规划栈空间预留了1024K的大小
| 栈指针增长方向是向低地址空间 入栈sp减小 出栈sp增加
| 从0x9000:0->0x9000:0x400地址空间就是栈空间
mov sp,#0x400 | arbitrary value >>512
|

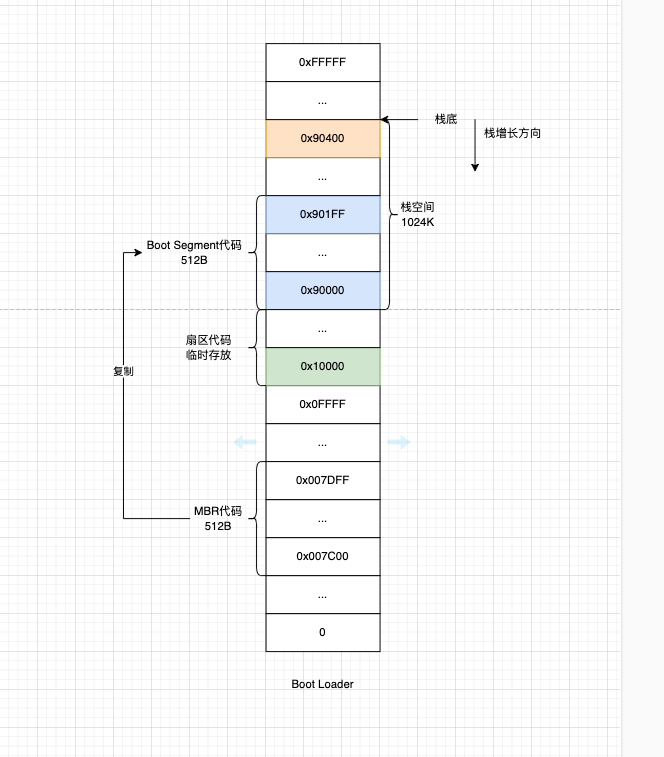

此时的内存布局情况是
2.2 BIOS的10号中断调用
关于int 0x10在另一篇有详细介绍linux-0x05-10号BIOS中断
2.2.1 拿到光标位置
1
2
3
4
5
6
| | AH设置int 0x10功能号 读取光标位置 位置行列都是0-based 行号返回到DH 列号返回到DL
| 这个地方读取光标坐标的用途是下面要输出字符串 输出字符串的光标就是现在获取到的
mov ah,#0x03 | read cursor pos
| BH是int 0x10的参数 指定显示页 0表示使用默认的显示页
xor bh,bh
int 0x10
|
2.2.2 打印字符串
1
2
3
4
5
6
7
8
9
10
11
| | 要显示的字符串长度24
mov cx,#24
| BH页码
| BL属性
mov bx,#0x0007 | page 0, attribute 7 (normal)
| 要显示的字符串地址 ES:BP 现在es已经是0x9000了 只要指定段内偏移量就行了
mov bp,#msg1
| AH功能号0x13
| AL显示方式0x01
mov ax,#0x1301 | write string, move cursor
int 0x10
|
2.3 磁盘加载代码到临时位置
继续利用BIOS的中断服务加载磁盘的内容，将内核代码加载到内存，临时先存放在0x10000上。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| | 定义一个函数 发起真正的读盘行为
| 入参 AX=要从磁盘读多少个扇区read_track
| BX=ES:BX=缓冲区地址
| CX=要从磁盘读多少Byte内容
read_track:
push ax
push bx
push cx
push dx
| ch=track的低8位=柱面号
mov dx,track
mov cx,sread
| CL=要读的扇区号
inc cx
mov ch,dl
| dh=head的低8位=磁头号
mov dx,head
mov dh,dl
| dl=驱动器号=0表示软盘
mov dl,#0
and dx,#0x0100
mov ah,#2
| 13号中断调用功能号AH=0x02
int 0x13
| 出参 CF=0表示成功 CF不等于0说明异常
jc bad_rt
pop dx
pop cx
pop bx
pop ax
ret
|
现在的状态是CPU执行的初始化代码在0x900000高地址空间，现在已经把磁盘的内核代码加载到了0x10000低地址空间。也就说预留了(0x90000-0x10000+1)Byte=512KB空间给内核代码暂存，这个空间是足够了。
下面就要把这些代码搬到低地址空间去，为什么要多此一举，不直接给一步到位在加载的时候就直接放到低地址空间去。本质原因就是在加载磁盘的期间我们还需要依赖内存上的BIOS代码，BIOS中断向量表和中断程序。因此如果直接把磁盘的代码放到低地址空间，会覆盖掉BIOS程序，导致程序崩溃。
2.4 内核代码搬运到低地址空间
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| | 代码已经暂存在DS:BX=0x10000上

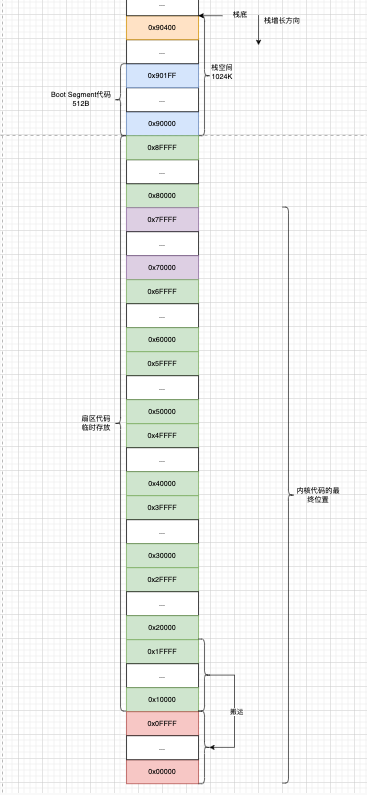

| 现在开始把这片内核代码搬到0x00上 为构建内核空间做准备
| 但是现在不清楚内核代码到底有多大 预留给内核代码的暂存空间是[0x10000...0x8FFFF] 所以不用管到底有多少代码 直接把整片空间都搬一次就行
| 从0x10000到0x90000总共有8个段 每个段空间=0xFFFF=64KB
| 所以下面这段代码搬代码的时候分8次 每次搬1个段 每个段64KB
do_move:
| ES=AX=这次1段搬到哪儿
mov es,ax | destination segment
| 搬完1段之后更新 下一次就知道搬到新的地址是哪儿
add ax,#0x1000
| 目标段增加到0x9000时说明[0x10000...0x8FFFF]都已经搬完了 结束搬运代码的流程
cmp ax,#0x9000
jz end_move
| DS:SI->ES:DI 复制 每次复制2个字节
| CX=要复制多少次=0x8000个word=0x8000*2个Byte=64KB
| 每复制完一次SI跟DI会自动自增2=2个Byte
mov ds,ax | source segment
sub di,di
sub si,si
mov cx,#0x8000
rep
movsw
j do_move
|
至此，原来的BIOS构建的空间已经被摧毁，准备开始构建属于内核的空间。
2.5 切换保护模式的前置准备
在将CPU从实模式切换到保护模式之前，需要做准备工作，主要是构建好
1
2
3
4
5
6
7
8
9
10
11
| end_move:
| DS=CS=0x9000
| 内核代码已经全部搬到0x0的低地址空间上了 下面准备切换CPU从实模式到保护模式 在切到保护模式之前先做准备工作 构建中断描述符表和全局描述符表
mov ax,cs | right, forgot this at first. didn't work :-)
mov ds,ax
| 把idt_48处的6字节内容加载到IDTR中断描述符表寄存器 之后CPU就知道中断向量表存在哪儿 有多大了
| 此刻的idt中断描述符表是空的 也就是变相的临时禁用了中断服务
lidt idt_48 | load idt with 0,0
| 进入保护模式的前提 lgdt指令把gdt_48处的6Byte内容加载到GDTR寄存器 之后CPU就知道全局描述符表在哪儿 有多大
| 用于进入x86保护模式的关键汇编指令
lgdt gdt_48 | load gdt with whatever appropriate
|
